    Разработка эксплуатационной документации (руководство по эксплуатации, паспорт)

    Разработка эксплуатационной документации (руководство по эксплуатации, паспорт) Подробная информация об услуге

    «РАЗРАБОТКА ЭКСПЛУАТАЦИОННОЙ ДОКУМЕНТАЦИИ (РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ, ПАСПОРТ)»

    Необходимость разработки эксплуатационной документации является обязательным условием для поставки продукции потребителю, для ее правильной и безопасной эксплуатации и применения, а также для прохождения процедур оценки соответствия требованиям действующих технических нормативных правовых актов и получения разрешительной документации контролирующих и надзорных органов.

    То есть для вывода изделия на рынок Таможенного союза необходимо иметь пакет конструкторской и эксплуатационной документации, качество и содержание которой напрямую влияет на безопасность эксплуатации и обслуживания данного изделия. В частности, состав, устройство, основные параметры и характеристики изделия, данные для его разработки, изготовления, приемки, эксплуатации и ремонта обязательно должны быть отражены в эксплуатационной документации. Как правило, разработка эксплуатационной документации предусматривается уже на стадии проектирования и изготовления продукции.

    Общие требования к выполнению различных эксплуатационных документов закреплены ГОСТ 2.601-2006 «Единая система конструкторской документации. Эксплуатационные документы». Кроме того, при составлении ЭД необходимо руководствоваться положениями ГОСТ 2.610-2006 «Единая система конструкторской документации. Правила выполнения эксплуатационных документов».

    Согласно указанным ГОСТ под эксплуатационным документом (далее – ЭД) принято понимать конструкторский документ, который в отдельности или в совокупности с другими документами определяет правила эксплуатации изделия и (или) отражает сведения, удостоверяющие гарантированные изготовителем значения основных параметров и характеристик (свойств) изделия, гарантии и сведения по его эксплуатации в течение установленного срока службы.

    ЭД предназначены для эксплуатации изделий, ознакомления с их конструкцией, изучения правил эксплуатации (использования по назначению, технического обслуживания, текущего ремонта, хранения и транспортирования), отражения сведений, удостоверяющих гарантированные изготовителем значения основных параметров и характеристик (свойств) изделия, гарантий и сведений по его эксплуатации за весь период (длительность и условия работы, техническое обслуживание, ремонт и другие данные), а также сведений по его утилизации.

    Сведения об изделии, помещаемые в ЭД, должны быть достаточными для обеспечения правильной и безопасной эксплуатации изделий в течение установленного срока службы. При необходимости в ЭД приводят указания о требуемом уровне подготовки обслуживающего персонала. ЭД, поставляемые с изделием, должны полностью ему соответствовать.

    ЭД РАЗРАБАТЫВАЮТ НА ОСНОВЕ:

    • рабочей конструкторской документации;
    • опыта эксплуатации аналогичных изделий;
    • анализа эксплуатационной технологичности изделий и их составных частей;
    • результатов исследования надежности изделий данного типа и аналогичных изделий;
    • результатов научно-исследовательских работ, направленных на повышение качества эксплуатации изделий (при наличии).

    Изложение текста ЭД и титульный лист выполняют в соответствии с требованиями настоящего стандарта и ГОСТ 2.105. Схемы в ЭД выполняют в соответствии с требованиями ГОСТ 2.701-84.

    ЭД могут быть выполнены в бумажной и/или электронной форме. Виды, комплектность и форму выполнения ЭД устанавливает разработчик, если иное не оговорено в техническом задании.

    В ЭД на изделие включают в необходимых объемах сведения об изделии в целом и составных частях. ЭД на составные части изделия допускается включать в состав ЭД на изделие по согласованию с заказчиком (при наличии), при этом в ЭД на изделие не повторяют содержание документов на его составные части. Описание и правила эксплуатации составных частей, в том числе покупных изделий, должны быть, как правило, включены в соответствующие ЭД на изделие в качестве их самостоятельных разделов, подразделов и пунктов.

    В ЭД дают ссылки только на документы, включенные в ведомость эксплуатационных документов для данного изделия. При указании сведений об изделии и (или) материале, изготовленных по стандартам или техническим условиям, в ЭД указывают обозначение соответствующих стандартов или технических условий.

    В зависимости от особенностей изделия, объема сведений по нему и условий эксплуатации допускается разделять документ на части или разрабатывать объединенные ЭД.

    В тексте документа при изложении указаний о проведении работ применяют глаголы в повелительном наклонении, например, «Открыть люк. », «Нажать кнопку. » и т.п.

    Описание порядка выполнения каких-либо работ дается в логической последовательности их выполнения.

    Перечень работ допускается оформлять в виде таблицы.

    При разработке документов особое внимание должно быть обращено на изложение требований к соблюдению мер безопасности при эксплуатации и ремонте изделий. Текст с предупреждениями и требованиями мер предосторожности должен всегда выделяться и со всей очевидностью показывать пользователю, что речь идет о предостережении или предупреждении. Рекомендуется использовать соответствующий графический символ или другой четко заметный знак.

    В тексте этим требованиям должны предшествовать предупреждающие слова «ПРЕДОСТЕРЕЖЕНИЕ», «ВНИМАНИЕ», «ЗАПРЕЩАЕТСЯ».

    Слово «ПРЕДОСТЕРЕЖЕНИЕ» используют, когда нужно идентифицировать явную опасность для человека, выполняющего те или иные действия, или риск повреждения изделия.

    Слово «ВНИМАНИЕ» используют, когда нужно привлечь внимание персонала к способам и приемам, которые следует точно выполнять во избежание ошибок при эксплуатации и ремонте изделия или в случае, когда требуется повышенная осторожность в обращении с изделием или материалами.

    Слово «ЗАПРЕЩАЕТСЯ» используют, когда нарушение установленных ограничений или несоблюдение требований, касающихся использования материалов, способов и приемов обращения с изделием, может привести к нарушению мер безопасности.

    Для изделий, требующих особой осторожности при обращении с ними, на обложке формуляра (паспорта) должна быть нанесена предупреждающая надпись, например, «ВНИМАНИЕ! ОСОБАЯ ОСТОРОЖНОСТЬ», а в тексте формуляра (паспорта) даны необходимые пояснения.

    В качестве иллюстраций можно использовать аксонометрические изображения (наглядный трехмерный вид представления деталей, агрегатов); перспективные изображения (только для очень больших агрегатов); ортогональные изображения (если этот тип иллюстрации дает наглядное представление); диаграммы/схемы; графики; чертежи.

    В ЭД, ПОСТАВЛЯЕМОЙ С ИЗДЕЛИЕМ, ДОЛЖНА СОДЕРЖАТЬСЯ СЛЕДУЮЩАЯ ИНФОРМАЦИЯ:

    - наименование страны-изготовителя и предприятия-изготовителя;

    - наименование и обозначение стандарта или технических условий;

    - основное назначение, сведения об основных технических данных и потребительских свойствах изделия;

    - правила и условия эффективного и безопасного использования, хранения, транспортирования и утилизации изделия;

    - ресурс, срок службы и сведения о необходимых действиях потребителя по его истечении, а также информация о возможных последствиях при невыполнении указанных действий (сведения о необходимых действиях по истечении указанных ресурсов, сроков службы, а также возможных последствиях при невыполнении этих действий приводят, если изделие по истечении указанных ресурса и сроков может представлять опасность для жизни, здоровья потребителя (пользователя), причинять вред его имуществу или окружающей среде либо оно становится непригодным для использования по назначению. Перечень таких изделий составляют в установленном порядке);

    - гарантии изготовителя (поставщика) (в установленном законодательством порядке);

    - сведения о сертификации (при наличии);

    - сведения о приемке;

    - юридический адрес изготовителя (поставщика) и (или) продавца;

    - сведения о цене и условиях приобретения изделия (приводит, при необходимости, изготовитель (поставщик) либо продавец). Для изделий, разрабатываемых и (или) поставляемых по заказам Министерства обороны, эти сведения и условия не приводят.

    ВИДЫ ЭКСПЛУАТАЦИОННЫХ ДОКУМЕНТОВ

    Виды ЭД отражены в следующей таблице:

    ВЭ составляют на изделия, в комплект эксплуатационных документов которых входят два и более самостоятельных ЭД

    НАИБОЛЕЕ РАСПРОСТРАНЕННЫМИ ВИДАМИ ЭД ЯВЛЯЮТСЯ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ПАСПОРТ НА ПРОДУКЦИЮ.

    РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ (далее – РЭ) – эксплуатационный документ, который разрабатывается изготовителем продукции и содержит информацию о принципах работы, конструкции и свойствах изделия, необходимую для соблюдения условий безопасной эксплуатации.

    Разработка РЭ должна осуществляться на этапе подготовки процесса производства, и прилагаться ко всем видам изделий, поступающих в обращение на рынок страны.

    Это документ, в котором обязательно должны указываться такие сведения, как:

    • описание оборудования/устройства;
    • принцип его работы;
    • данные, касающиеся монтажа;
    • область, в которой оно применяется;
    • параметры, характеристики;
    • указания к его безопасной эксплуатации;
    • правила техобслуживания/ремонта конкретного агрегата;
    • правила и способы транспортировки;
    • правила утилизации.

    РЭ должно быть составлено в соответствии со стандартами, принятыми в определенной сфере и, в первую очередь, предназначено для специалистов, в чьи обязанности входит: эксплуатация и обслуживание устройства. Как правило, РЭ состоит из следующих разделов: использование по назначению, описание и работа, текущий ремонт и обслуживание, транспортировка, условия хранения и утилизации. Иными словами, РЭ предназначено для полного информирования об устройстве, товаре, методах безопасного и эффективного использования. Находиться в документе должна исключительно достоверная информация, которая позволит понять принцип работы устройства.

    Сведения, обязательные для включения в руководство по эксплуатации

    При написании РЭ, помимо общих сведений, необходимо включение сведений о:

    • основных технических характеристиках и данных;
    • комплектности;
    • порядке работы;
    • мерах безопасности;
    • составе оборудования;
    • работе и устройстве как составных частей, так и всего агрегата;
    • особенностях разборки/сборки при проведении ремонта оборудования;
    • запасных частях;
    • гарантиях, которые дает изготовитель;
    • условиях приемки/хранения;
    • неисправностях (возможных) и способах их устранения;
    • требованиях к ремонту/техобслуживанию/эксплуатации.

    Внесение в руководство по эксплуатации сведений о:

    • системах (смазочных, гидро-и пневмо-);
    • порядке установки оборудования/устройства;
    • электрооборудовании;
    • осуществляется только при необходимости.

    Следует обратить внимание, что РЭ входит в комплект документов, которые обязательны для предоставления в орган по сертификации при проведении подтверждения соответствия продукции требованиям технических регламентов.

    Перечень требований при разработке руководства по эксплуатации

    Разработка руководства по эксплуатации и перечень его пунктов разрабатываются на основании определённых рекомендаций стандартов ЕСКД:

    • «Общая система конструкторской документации и правила оформления эксплуатационных документов» ГОСТ 2.610-2006;
    • «Общая система конструкторской документации и эксплуатационные документы» ГОСТ 2.601-2006.
    • Также существуют отдельные требования к оформлению РЭ, которые регламентируются таможенным союзом (в частности, ТР ТС 010/2011, ТР ТС 016/2011).
    • При производстве продукции узконаправленного стандарта (насосов, арматуры), такие требования регламентируются Правилами безопасности промышленного оборудования.

    Оформление руководства по эксплуатации

    Разработка РЭ сопряжена с различного рода сложностями, поэтому его составлением должны заниматься компетентные люди, обладающие достаточными знаниями в области разработки конструкторской документации к товарам и способные грамотно и четко изложить основные моменты в процессе использования.

    ПАСПОРТ НА ПРОДУКЦИЮ – эксплуатационный документ, разрабатываемый на каждую единицу выпускаемой продукции и содержащий основные сведения об изделии, а также сведения о всех выполненных на изделии работах, влияющих на его дальнейшее использование.

    Паспорт содержит данные об основных параметрах и характеристиках продукции, гарантии производителя и требования условий сертификации и утилизации. Также в паспорте указывается комплектация, сведения об эксплуатации, хранении и другая информация о товаре.

    Для технических устройств, подпадающих под действие ТР ТС 010/2011 «О безопасности машин и оборудования», паспорт должен содержать сведения о сертификате соответствия или декларации о соответствии.

    Паспорт качества является одним из документов, который требуется для реализации химической, нефтеперерабатывающей, целлюлозной, строительной и иных видов продукции. Данный документ является обязательным при желании соискателя оформить сертификат или декларацию в системах обязательной и добровольной сертификации.

    Общие требования, определяющие состав и оформление паспорта на изделие, содержатся в ГОСТ 2.610-2006. Для отдельного оборудования разработка паспорта ведется в соответствии с обязательными требованиями, отличными от положений ГОСТ 2.610-2006 (например, для котлов и сосудов, работающих под давлением).

    В паспорт качества может быть включен перечень сведений, который содержит информацию:

    • наименование и местонахождение производителя;
    • дата выдачи документа и его регистрационный номер;
    • наименование и дата выпуска продукции;
    • свойства и характеристики продукции;
    • требования по хранению, транспортировке и эксплуатации;
    • указание комплектности, включая количество единиц каждого наименования);
    • марка изделий, включая количество экземпляров продукции каждой марки);
    • обозначение нормативно-технической документации, в соответствии с которой производился товар;
    • указание разрешительных документов, подтверждающих качество и безопасность товаров: сертификатов или деклараций;
    • сроки эксплуатации.

    Оформление руководства по эксплуатации

    Разработка РЭ сопряжена с различного рода сложностями, поэтому его составлением должны заниматься компетентные люди, обладающие достаточными знаниями в области разработки конструкторской документации к товарам и способные грамотно и четко изложить основные моменты в процессе использования.

    Для ЭД на изделия, разработанные по заказу Министерства обороны, это решение должно быть согласовано с заказчиком (представительством заказчика).

    Мы находимся рядом

    Советские руководства по эксплуатации бытовой техники

    Советские руководства по эксплуатации бытовой техники

    Старая-добрая советская бытовая техника…
    Непременный спутник бытовой сферы жизни наших бабушек, дедушек, родителей… да и нашей жизни тоже. Во многих современных российских квартирах всё еще можно отыскать вполне сносно работающие «Горизонты», «Вихри», «Узоры», «Смены», «Эры» и прочие агрегаты с не менее звучными, почти поэтическими названиями.
    Но бытовая техника не вечна: рано или поздно она ломается и чаще всего отправляется на помойку. А что остается? Остаются маленькие книжечки, брошюры или просто одиночные желтоватые листы бумаги с напечатанным текстом и парой схем – «руководства по эксплуатации». Ностальгические символы ушедшей «советской бытовой эпохи» жизни нашей страны.
    У меня сохранились такие руководства почти от всех бытовых приборов, которые покупала моя семья в течение восьмидесятых годов XX века, сразу после переезда в Ленинград. Постараюсь кратко рассказать о них и – конечно же – показать «товар лицом». Обычно представляют снимки самих устройств, но в данном случае повествование будет сугубо тематическим – только коллекция инструкций.
    P.S. Названия устройств буду писать полностью, как указано в руководствах по эксплуатации: отдадим дань уважения этим замечательным приборам :)

    1.
    Как там говорил почтальон Печкин из прекрасного отечественного мультфильма «Зима в Простоквашино»? «В наше время главное украшение стола – телевизор!». Вот с него мы и начнем.

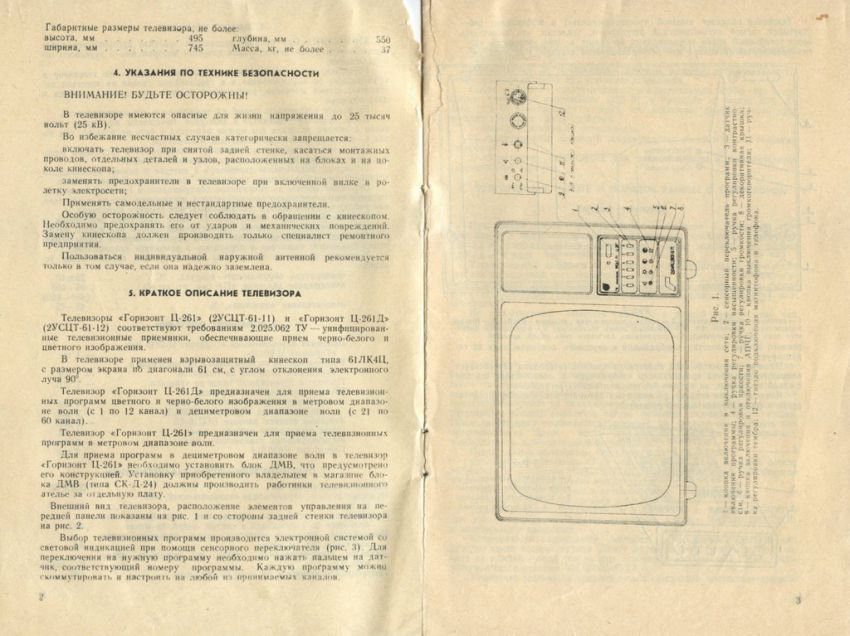

    Приемник телевизионный «Горизонт Ц-261/Ц-261Д».
    В нашей семье он появился в 1987 году, в честь новоселья в городе на Неве. Купили первый вариант: без возможности приема телевизионных программ в дециметровом диапазоне (в комплекте отсутствовал блок ДМБ), но через некоторое время после покупки мы его, как бы сейчас сказали, самостоятельно «проапгрейдили» до версии Ц-261Д.
    Стеклянная изогнутая поверхность кинескопа, шесть маленьких вытянутых по вертикали красных кнопок для переключения каналов (которые в инструкции гордо именуются «сенсорными переключателями»), несколько ручек: для настройки уровня громкости, яркости, контрастности, насыщенности… Пульта ДУ, разумеется, нет. Вот, собственно, и вся «телевизионная премудрость».

    2.
    Хотя нет, не вся: еще был выдвижной блок для «поиска телевизионных каналов». То, что современные телевизоры делают автоматически, тогда для «Горизонта Ц-261/Ц-261Д» нужно было делать вручную.
    Набор ручек и переключателей диапазонов для каждой красной кнопки. В детстве, когда я пробовал самостоятельно «ловить» каналы, чувствовал себя в этот момент человеком, подготавливающим космическую ракету к старту со специального пульта управления :-)
    Проработал телевизор без малого 20 лет, был дважды в ремонте. Последняя поломка оказалась для него фатальной: агрегат был печально-торжественно выброшен в специальный контейнер для крупногабаритных отходов. Увы, всё в этом мире имеет свой финал.

    3.
    Для любителей – часть принципиальной схемы телевизора :)
    В детстве этот лист-«простыня» с кучей непонятных закорючек казался мне чем-то поистине космическим…

    4.
    Но не телевизором единым… Были и другие способы развлечь себя в домашних условиях.

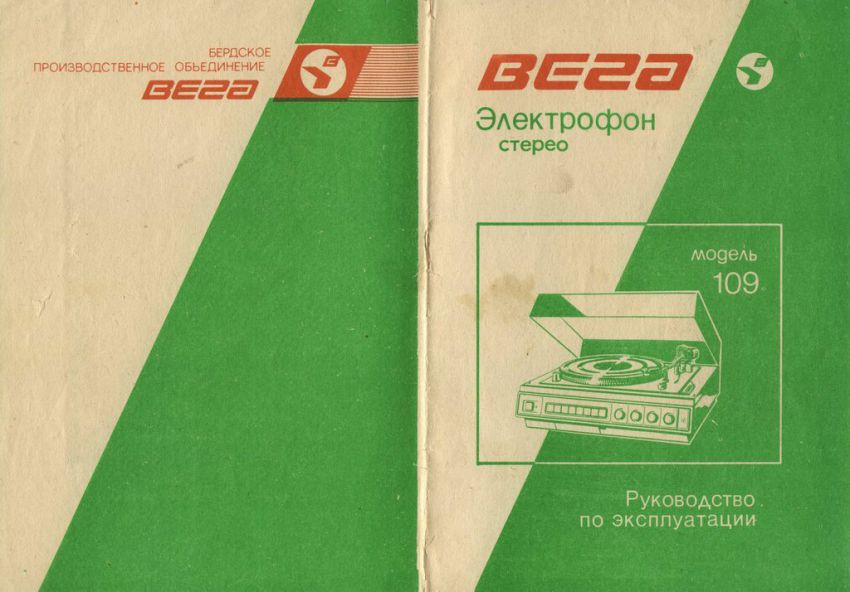

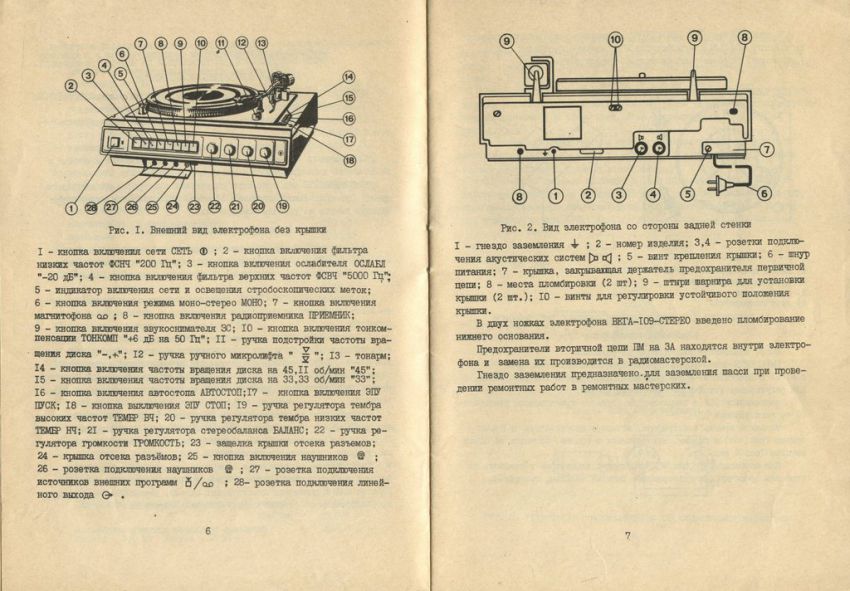

    Сетевой стереофонический электрофон первой группы сложности «ВЕГА-109-СТЕРЕО».
    Куплен в конце восьмидесятых годов в специализированном магазине «ВЕГА» на Загородном проспекте в Ленинграде.
    Плюс скопился набор из нескольких десятков виниловых пластинок: музыка (Высоцкий, Окуджава, Макаревич, Битлз, Пинк Флойд, Джанни Моранди,…) и множество детских сказок.

    5.
    Электрофон ни разу не ломался, если не считать нехитрого мелкого ремонта ручек регулировки звука.
    Я не фанат «воздушного винила» и часто следующего за ним «теплого лампового звука», но электрофон с полки не убираю: он стал совершенно неотъемлемым предметом интерьера, приятным глазу и вызывающим радостные воспоминания о прошлом.
    Далее – отдельные инструкции к двум компонентам электрофона.

    6.
    Устройство электропроигрывающее (ЭПУ) Г-602.
    Своего рода видимое глазом «сердце» электрофона: вращающийся с постоянной скоростью диск, звукосниматель, выносной пульт управления (регулировка скорости вращения, режим «автостопа», включение/выключение).

    7.
    Чтение инструкции, не содержащей принципиальной схемы – зря потраченное время :)

    8.
    Система акустическая 15AC-I09/15AC-110.
    Музыкальным слухом не обладаю, но качество звучания субъективно оцениваю на пять баллов, даже сейчас, по прошествии многих лет с момента покупки устройства.

    9.
    …и говорит по радио товарищ Левитан:
    «В Москве погода ясная
    А в Лондоне – туман!»
    Это сейчас наличие приемника для городской радиотрансляционной сети (той, которая передает радиосигнал по проводам) уже выглядит архаизмом. В советское время такое радио было одним из основных источников информации.

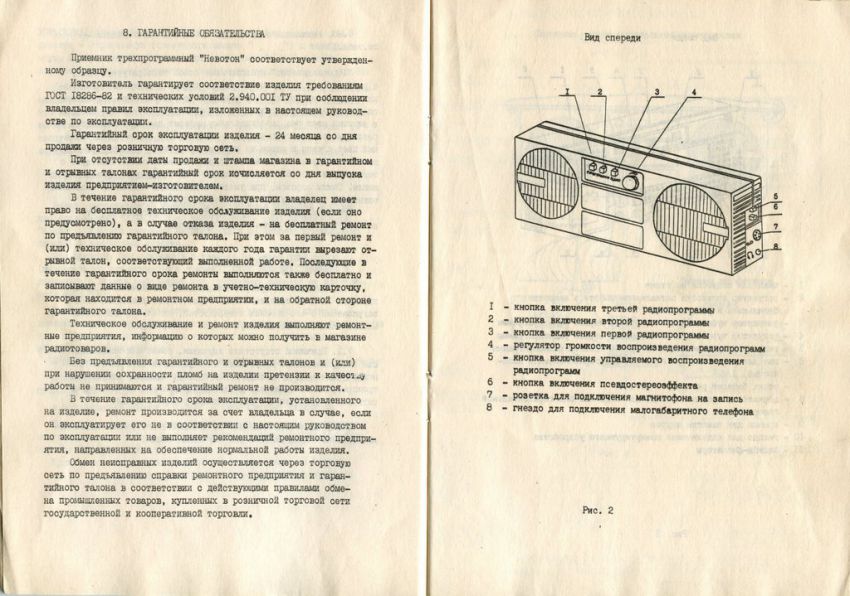

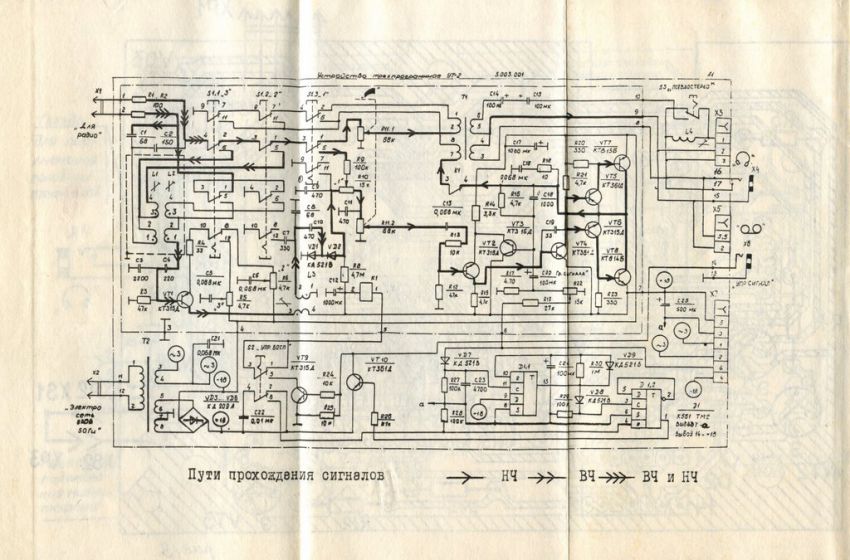

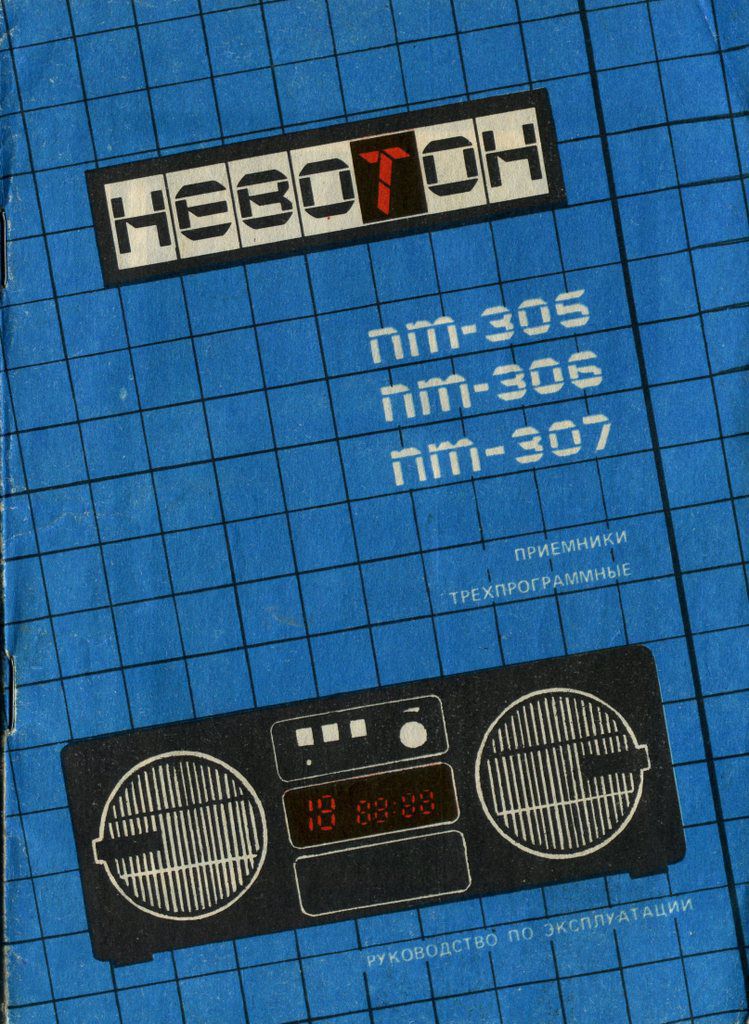

    Приемник трехпрограммный (радиотаймер) «Невотон ПТ-305/306/307».
    Основное предназначение очевидно: прием и воспроизведение трех звуковых радиопрограмм, передаиваемых по городской радиотрансляционной сети.

    10.
    …но у данного девайса есть еще несколько полезных функций:
    — цифровая индикация времени;
    — работа в качестве будильника;
    — автоматическое включение/отключение воспроизведения радиопрограмм;
    — индикация температуры окружающего воздуха;
    — подключение магнитофона для записи вещания;
    — псевдостереоэффект звучания;
    — наличие резервного питания для работы в условиях отсутствия тока в сети.
    Вот такой «кухонный комбайн», но только в виде стационарного радиоприемника :)

    11.
    Прибор до сих пор успешно выполняет вышеперечисленные функции. Только цифровая индикация сильно потускнела со временем… Но это, пожалуй, простительно для устройства, работающего без поломки столько лет.

    12.
    Аппарат фотографический «Смена 8М».
    Руководство по эксплуатации рапортует нам о том, что это «современный недорогой малоформатный фотоаппарат, предназначенный для широкого круга фотолюбителей».
    Данное устройство – в некотором роде особое. Прежде всего, потому что оно ни разу не было использовано по назначению. Почему? Не знаю… просто так сложилось. Продолжали пользоваться ранее купленным «Зенитом», а этот новенький фотоаппарат долгое время лежал на полке шкафа после покупки… а потом рухнул Советский Союз и пришла эра «Кодаков» со встроенными вспышками и автоматической перемоткой пленки. «Смена» потеряла свою актуальность.

    13.
    Регулярно читаю объявления с предложениями купить старые советские фотоаппараты.
    Ни за какие коврижки не отдам. )

    14.
    Электроприбор для выжигания по дереву (ЭВД) «Узор-1».
    Художник из меня – от слова «худо», поэтому я в детстве, в основном, выжигал уже готовые изображения на фанерных дощечках или с обратной стороны кухонных досок.
    Как вспомню про этот прибор – так сразу запах подпаленного дерева «щекочет» обоняние :)
    Прибор и сейчас в рабочем состоянии. Иногда использую его для «подписи» различных деревянных предметов. Виртуозный «мастер-выжигатель» из меня, к сожалению, так и не получился, а становится авангардистом-кубистом, выдавая свое «творчество» за «глубокомысленные шедевры», совесть не позволяет :)

    15.
    Гирлянда электрическая елочная.
    К сожалению, данный бытовой прибор не имеет имени собственного.
    Новый Год невозможен без гирлянды. Даже елки может не быть, но весело светящаяся разноцветными огоньками гирлянда – для меня непременный атрибут любимого всенародного праздника.

    16.
    Этот прибор – очередной долгожитель в нашей семье: бесперебойно (если не учитывать замены двух перегоревших ламп) работает с 1990 года. Конечно, нужно делать скидку на то, что гирлянда включается всего на несколько часов в течение дня, и таких дней всего полторы-две недели в году, но всё равно очень приятно ее видеть работоспособной! Одна беда: лампы – нестандартные, но одна запасная еще осталась.

    17.
    Еще один «провод с лампочками».
    Гирлянда елочная «Снежинка».

    18.
    Гирлянда куплена уже после развала Союза (в 1993 году), но произведена была еще при советской власти (в 1990 году).
    Характерная деталь: в руководстве по эксплуатации зачеркнута старая советская цена: 4 рубля 50 копеек.
    Увы, этой гирлянды уже нет, новые лампочки взамен перегоревших для нее искать не стали (запасные были израсходованы), а лишний моток провода с литой вилкой — без надобности.

    19.
    Режим «слайд-шоу» стал для нас привычным при просмотре фотографий на различных цифровых устройствах. А как же организовывали подобный просмотр наши родители, в «до компьютерную эпоху»?
    Диапроектор малогабаритный ДМ-4M/ДМ-4/ДМ-4Т.
    Предназначен для демонстрации диафильмов, рамочных диапозитивов и кадров на пленке в роликах.

    20.
    Устройство работает без поломок с мая 1985 года. Пару раз за год снимаю его с полки, благо есть что посмотреть: целая коробка диафильмов и слайдов :)

    21.
    Экран любительский ЭЛ-4.

    22.
    От техники для развлечения плавно переходим к технике для удовлетворения хозяйственных нужд.
    Холодильник бытовой компрессионный «Минск 12ЕМ»
    Пусть не обижаются на меня белорусы… но с раннего детства для меня столица их Родины прочно ассоциируется с этим бытовым прибором. Хотя, на мой взгляд, тут даже есть повод для национальной гордости: холодильники и правда очень хорошие делают. Даже в наше время и цена приемлемая, и гарантия аж три года.

    23.
    Наш «Минск» прослужил верой и правдой двадцать шесть лет! Ломался всего один раз, причем почти сразу же после покупки (в ремонтном ателье заменили компрессор). Холодильник выкинули, поскольку очень уж слабо он в последние годы «морозил», да и опасно пользоваться подобным бытовым прибором со столь долгим сроком эксплуатации.

    24.

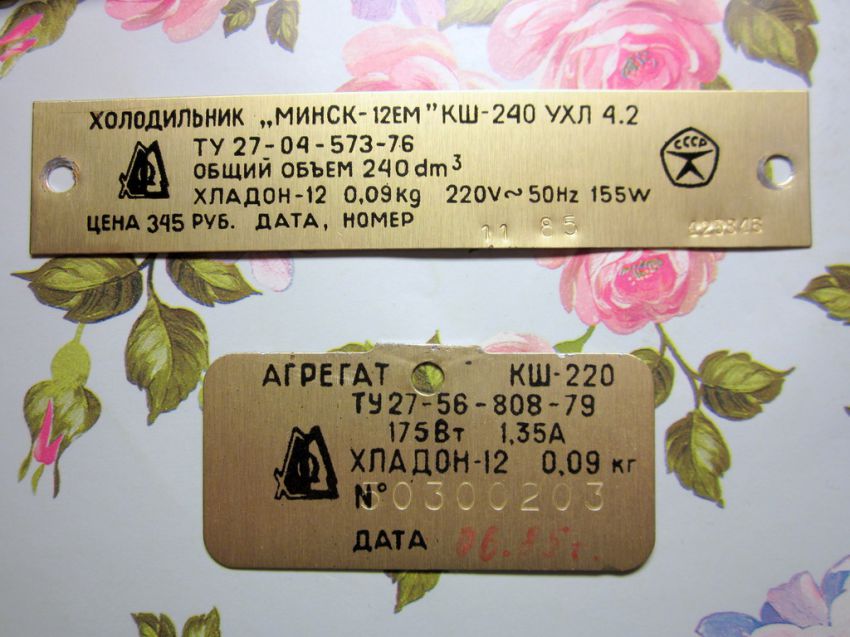

    Оставил на память таблички с техническими данными.

    25.
    Продолжаем «кухонную тему».

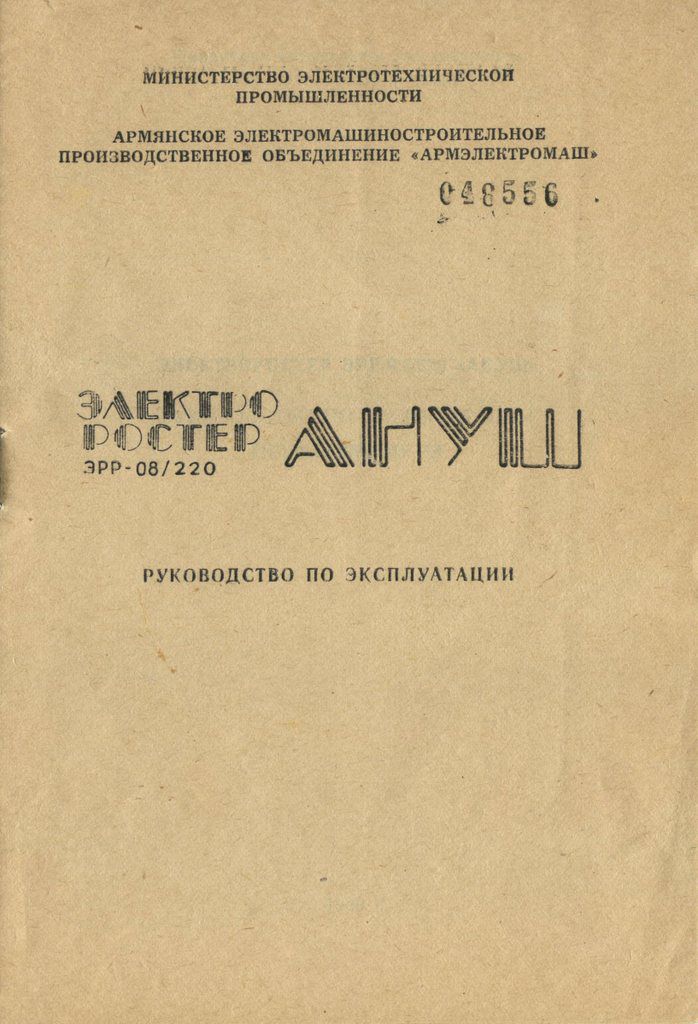

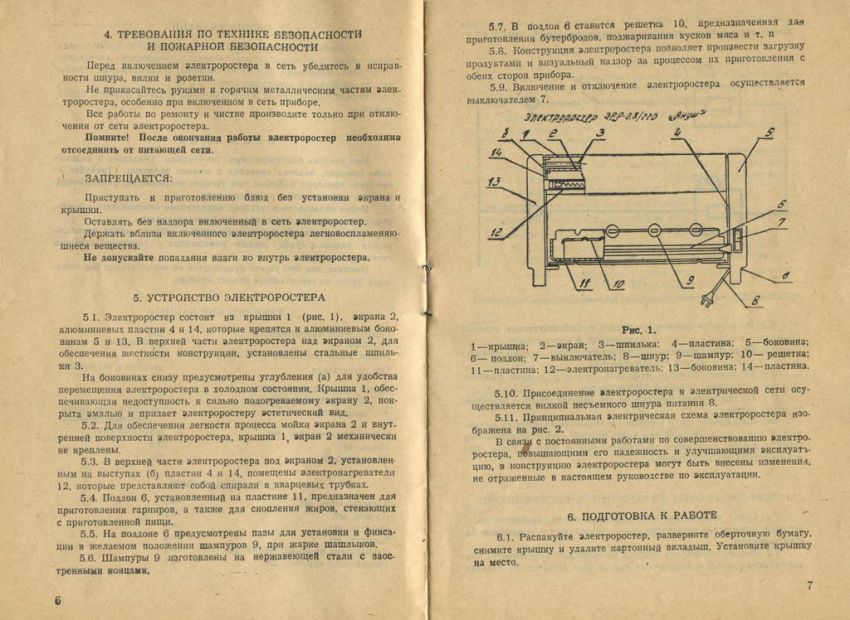

    Электроростер ЭРР-0,8/220 «АНУШ».
    Нагревательный элемент – спираль в кварцевой трубке. Мощность – 0,8 кВт.
    Несмотря на то что готовить в домашних условиях с помощью этого прибора можно самые разнообразные блюда, мы делали только шашлык.

    26.
    Дата покупки прибора – ноябрь 1989 года. Работоспособен и по сей день, хотя в последнее время им не пользуемся: мясо готовим в духовом шкафу электрической плиты либо в аэрогриле.

    27.
    В ход пошла тяжелая артиллерия!
    Пылесос электрический бытовой ПНВ-600 «ВИХРЬ-11».
    Пылесос вихревого типа, с мешками для сбора были, без дополнительных фильтров на выходе воздушного потока. Номинальная потребляемая мощность – 600 Вт.
    Данные по уровню издаваемого шума в руководстве не указаны, но под конец своей работы по данному показателю пылесос мог потягаться с двигателями пассажирского самолета. Жутко гудел!

    28.
    И что только мы этим пылесосом не делали… не только сухую уборку помещения, но и белили потолки, чистили одежду (в комплекте есть соответствующие насадки). До недавнего времени я его использовал для «бесконтактной» чистки системного блока, подключая шланг пылесоса к отверстию «на выдув», предварительно удалив из корпуса пылесоса мешок для сбора пыли и почистив моторный фильтр.

    29.
    Электроутюг УТ 1000-1,2.220.
    Латвийский бытовой прибор 1990 года выпуска стоимостью 18 советских рублей.

    30.
    Три температурных режима работы. Никаких дополнительных функций. Простой как апельсин :)

    31.

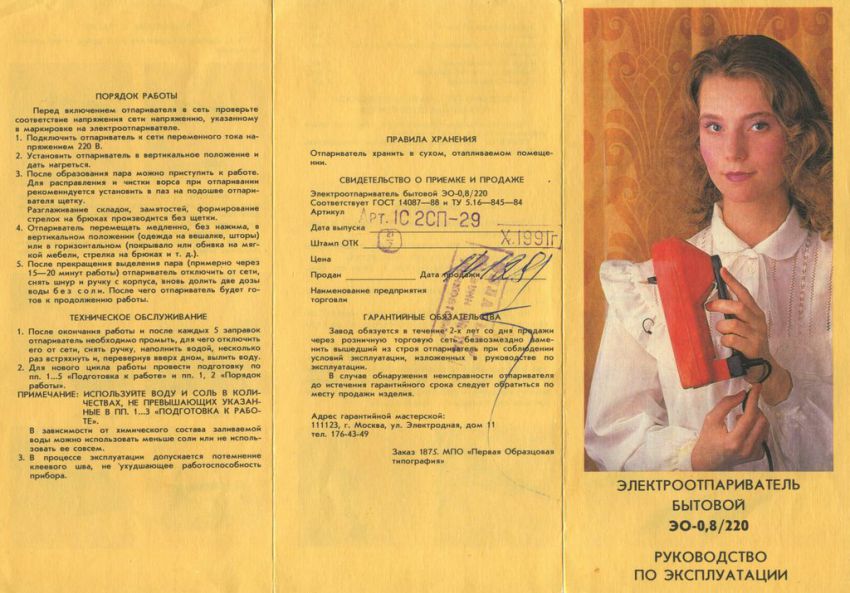

    Электроотпариватель бытовой ЭО-0,8/220
    Этот прибор – тоже своего рода утюг, только немного на другой лад.

    32.
    С его помощью можно было отпаривать и чистить от легких загрязнений предметы одежды, мягкой мебели и шторы из ворсовых материалов, в том числе и в вертикальном положении.

    33.

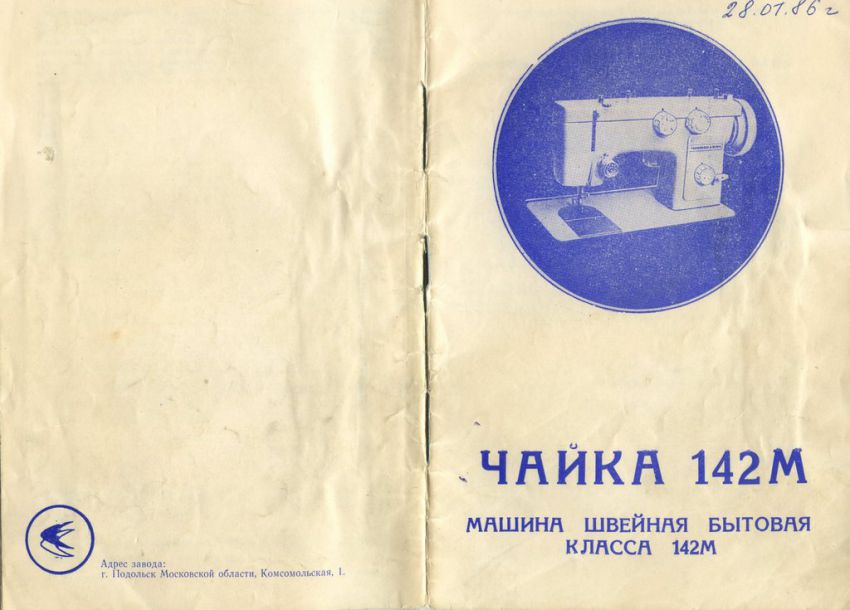

    Бытовая многооперационная швейная машина «Чайка 142М» с ножным приводом.
    С помощью этого замечательного прибора было перешито, вышито и сшито неимоверное количество одежды, в том числе и по собственным фирменным выкройкам.

    34.
    У нас был чисто механический вариант швейной машины, без электропривода. Вместе с устройством поставлялся также специальный полированный «стол-шкаф» на колесиках.

    35.

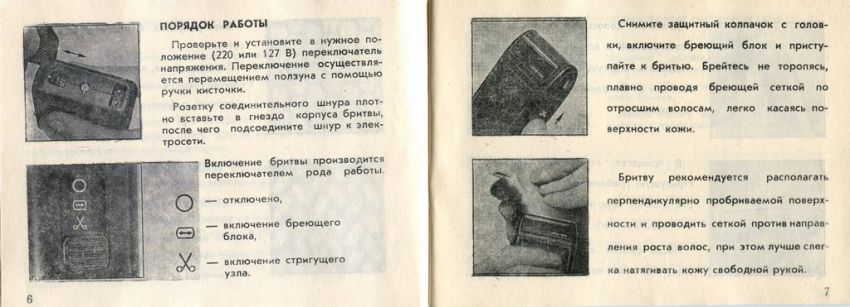

    Электробритва «Эра-100».
    Стильный дорожный футляр с крышкой из прозрачного пластика, встроенное в него небольшое зеркало, запасные ножи-сетки, кисточка, встроенный в корпус бритвы триммер, возможность работы в сетях напряжением 127 В.

    36.
    Стоимость бритвы «Эра-100» в 1990 году – 27 рублей.

    37.
    Продавались в Советском Союзе и различные приборы медицинского назначения.

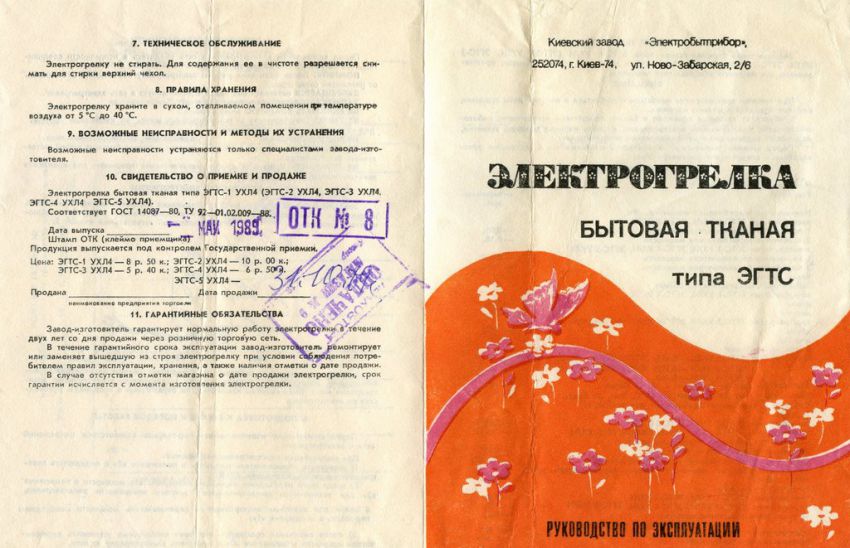

    Например, электрогрелка бытовая тканная ЭГТС-1 УХЛ4.

    38.
    Назначение устройства очевидно: местный обогрев тела человека. Способна разогреваться до 60 градусов по Цельсию. Помогала бороться с болями в спине, да и холодным зимним вечером не давала окончательно замерзнуть в плохо отапливаемой квартире.

    39.
    Еще один прибор для местного обогрева тела человека.
    Рефлектор малогабаритный бытовой «Уголек-2».
    С 1989 года прибор исправно работает. Отлично помогает при насморке (конечно, если нет повышенной температуры тела): быстро разогреваясь, частично снимает заложенность носа, безо всяких лекарственных препаратов.

    40.
    Измеритель артериального давления мембранный педиатрический ИАДМ-П.
    А этим прибором я до сих пор пользоваться не умею… Видимо, уже никогда и не научусь. Во-первых, потому что в доме появился автоматический тонометр японского производства, а во-вторых, потому что советский измеритель АД еще лет десять тому назад вышел из строя. «Работающим» остался только фонендоскоп.

    41.
    Пара инструкций к таким приборам, которые, наверное, были дома далеко не у всех. Но ввиду специфики работы одного из моих родственников, у нас они имелись в наличии.

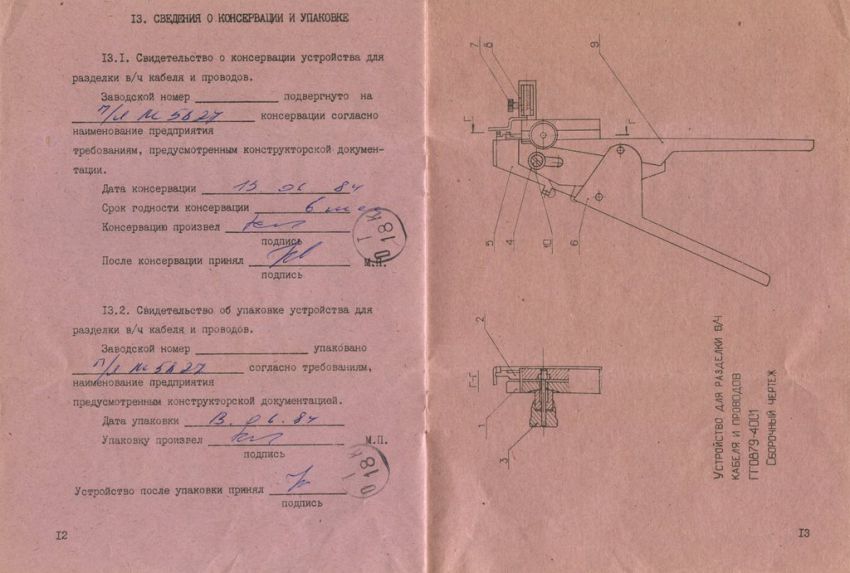

    Устройство для разделки в/ч кабеля и проводов ГГ0879-4001.

    42.
    По тем временам – супер-девайс :)

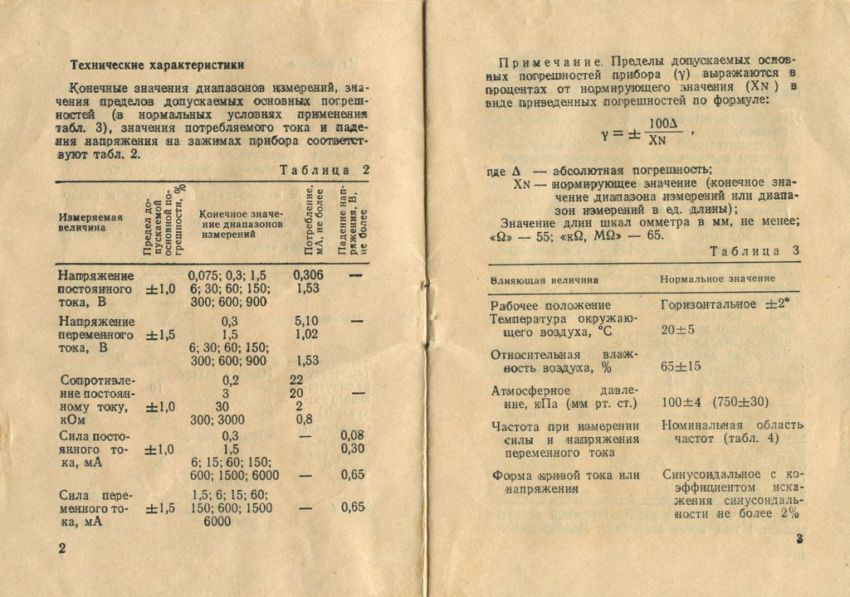

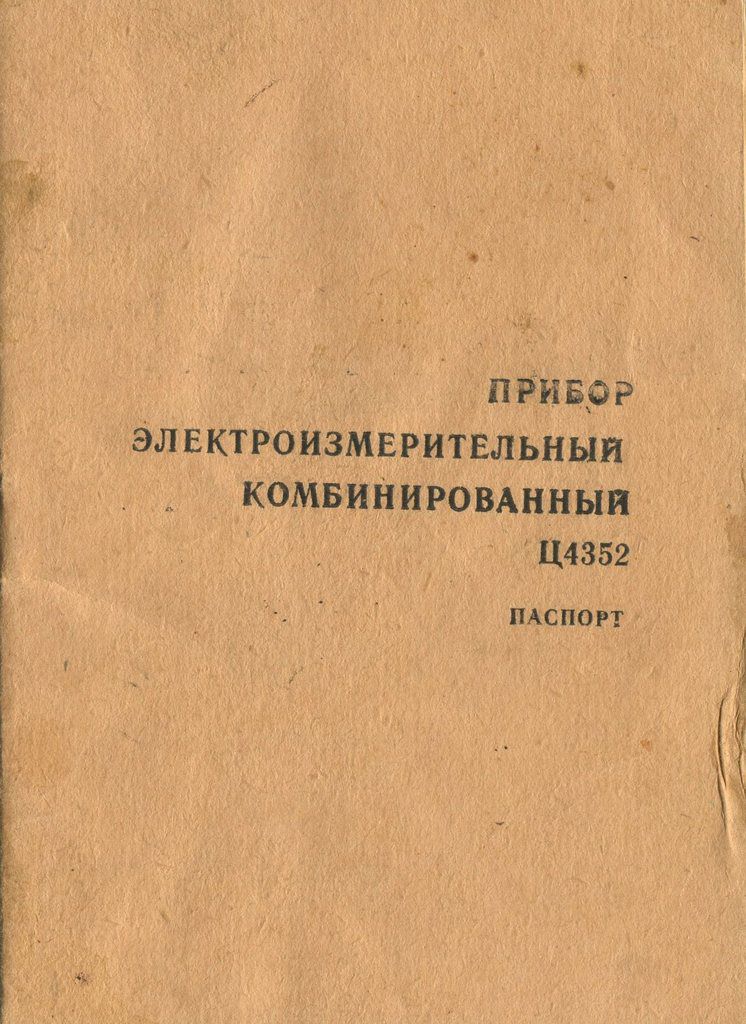

    Прибор электроизмерительный комбинированный Ц4352.
    Весило это чудо с габаритами 215/115/90 мм аж целых полтора килограмма и имело стрелочную индикацию. Сейчас, когда держишь в руках современный – легкий и компактный – мультиметр, то ощущаешь «на кончиках пальцев» мощь технического прогресса.

    43.
    Встроенная автоматическая защита от электрических перегрузок. Имел возможность измерять силу и напряжение постоянного тока, действующее значение силы и напряжения переменного тока синусоидальной формы, сопротивление постоянному току.
    Увы, принципиальная электрическая схема не сохранилась, как и сам прибор.

    44.
    Russian Computer!

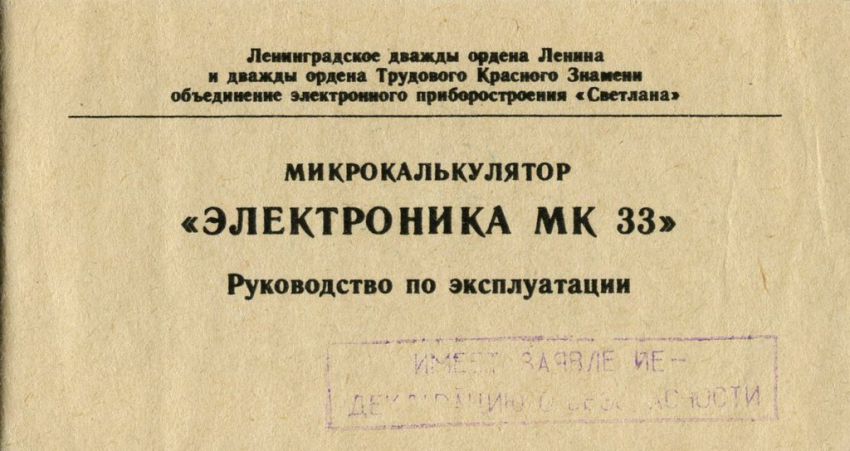

    А точнее – микрокалькулятор «Электроника МК 33».
    «Среднее время выполнения одной операции не более 0,6 с». В комплекте – три элемента питания (аккумуляторы Д-0,125) и зарядное устройство.
    Калькулятор в наличии имеется и теоретически работоспособен, но аккумуляторы к нему «потекли» и давно выброшены, а сетевого блока питания никогда и не было.

    45.
    Напоследок – еще две советские инструкции. Они – не от бытовой техники.

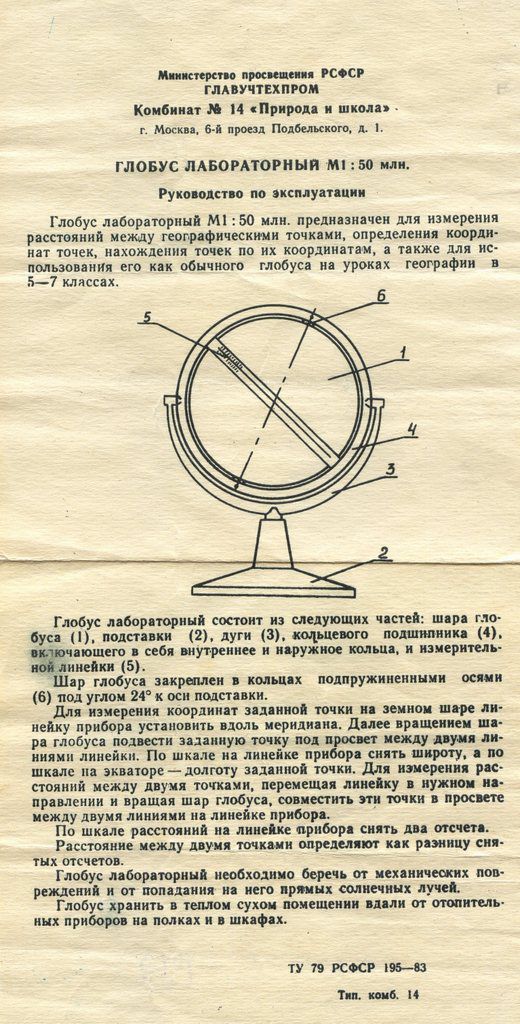

    Глобус лабораторный М 1:50 млн.
    Выпущен в ноябре 1987 года. Оснащен измерительной линейкой.
    Глобус был значительно тяжелее подставки, а потому часто падал от малейшего неаккуратного прикосновения (а прикосновения детей, основных «пользователей» этого глобуса – через одно неаккуратные). Пришлось самостоятельно утяжелять ножки подставки тремя большими болтами.
    Правда, когда я учился по этому глобусу определять координаты, он был с политической точки зрения не актуальным: Советского Союза, обозначенного на глобусе, уже не существовало.

    46.
    Гитара акустическая.
    Изготовлена на фабрике народных (щипковых) музыкальных инструментов им. Луначарского в Ленинграде (бывшая фортепианная фабрика «К. М. Шредер» в Петрограде).

    47.

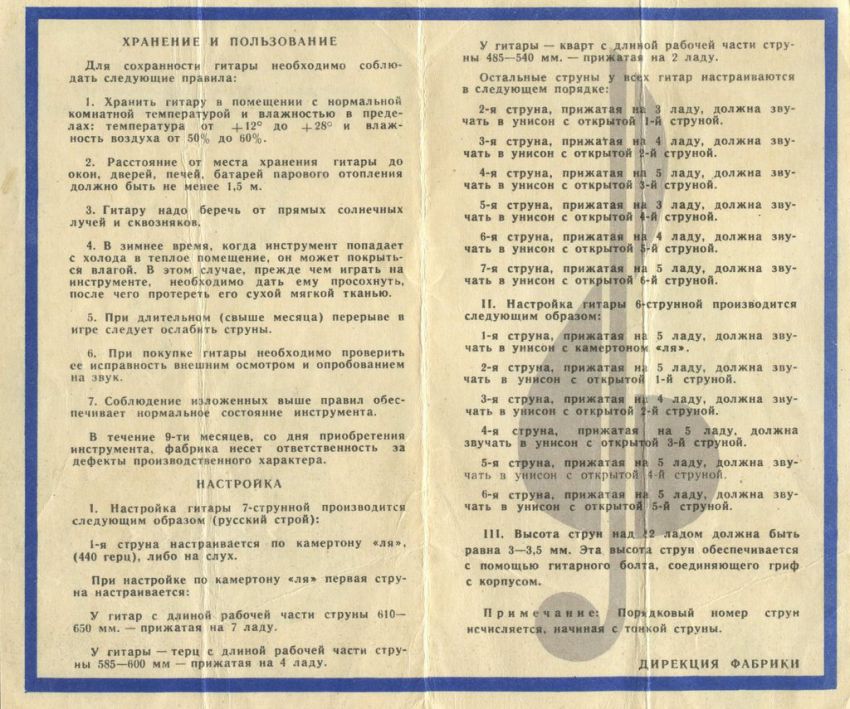

    На оборотной стороне листа – правила хранения и порядок настройки гитары.
    P.S. Спасибо за внимание. )
